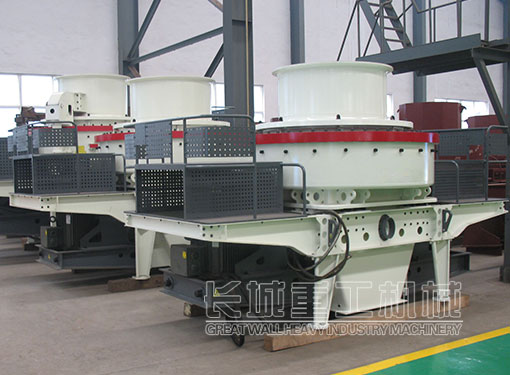

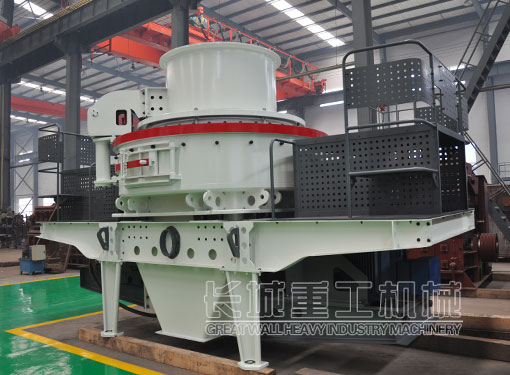

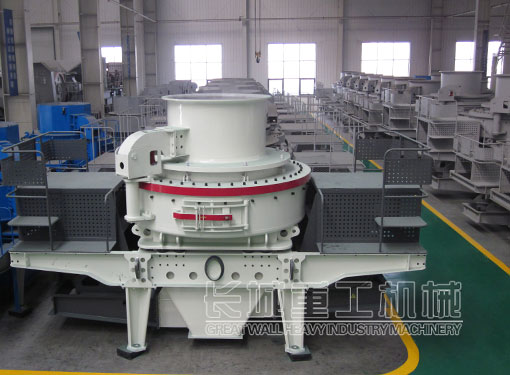

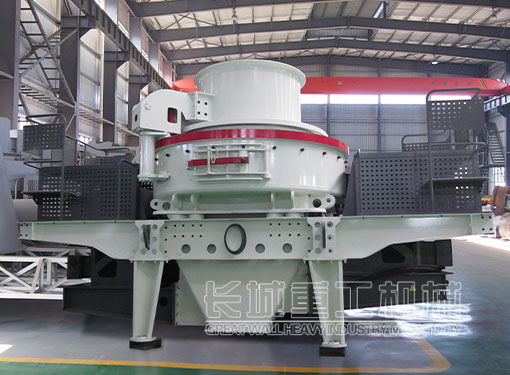

VSI5X高效沖擊式破碎機
VSI5X高效沖擊式破碎機是以提高破碎效率、降低使用成本為目標而研制生產的新一代細碎、整形設備。主要用于人工制砂和石料整形，為建設工程領域生產優質砂石骨料。
砂石料場、礦山開采、混凝土攪拌站、干粉砂漿等領域
花崗巖、大理石、玄武巖、石灰石、石英石、河卵石、鐵礦石、銅礦石等
應用范圍：
適應物料：
VSI5X高效沖擊式破碎機工作時，物料可直接進入轉子經離心加速后拋出，與周護板碰撞破碎；也可通過散料盤分流，一部分從四周散落，另一部分進入轉子加速后沖出與周圍散落物料發生碰撞、摩擦，并與周護板發生撞擊、反彈，形成循環打擊。隨著破碎進行，小顆粒物料在周護板附近逐漸形成料層幕，提高破碎效果，并對設備起到保護作用，破碎后的物料從下端出料口排出。
工作原理
性能特點
1、優化的發射口結構及葉輪內部流暢的料流曲線設計，降低物料流動阻力，提高物料通過量和破碎比，效率更高，粒型更好，產量更大。
2、周護板局部磨損后可上下調頭使用，提高材料利用率，提升易損件使用壽命；組合式錘頭設計，只需更換磨損的錘頭部分，降低了使用成本。
3、采用菱形沖擊塊，并增加了副錘頭，有效地保護了葉輪立板。
4、機架采用熱鉚新工藝，增強了結構強度和韌性；零部件采用高鉻鐵、高錳鋼等高質量的耐磨材料，提高了設備綜合性能，降低了故障率。
5、雙油泵互補系統可保證供油，使設備運行安全可靠；采用稀油潤滑系統，可減少軸承摩擦，提高軸承使用壽命。
技術參數
| 型號 | 5X7615 | 5X8522 | 5X9532 | 5X1145 | |||
| 處理能力(t/h) | 瀑落與中心進料 | 150-280 | 240-380 | 350-540 | 500-640 | ||
| 全中心進料 | 70-140 | 120-200 | 180-280 | 250-360 | |||
| 最大進料尺寸(mm) | 軟料 | 35 | 40 | 45 | 50 | ||
| 硬料 | 30 | 35 | 40 | 45 | |||
| 轉速(rpm) | 1700-1900 | 1500-1700 | 1300-1510 | 1100-1310 | |||
| 雙電動機功率(kw) | 110-150 | 180-220 | 264-320 | 400-440 | |||
| 外形尺寸(mm) | 4100×2330×2300 | 4140×2500×2700 | 4560×2600×2900 | 5100×2790×3320 | |||
| 重量(t) | 12.1 | 14.8 | 18.6 | 27.5 | |||
| 稀油潤滑站 | 雙油泵電動機功率(kW) | 2×0.25 | |||||
| 油箱加熱功率(kW) | 2 | ||||||
| 外形尺寸(mm) | 820×520×1270 | ||||||
注：技術數據如有變動，恕不另行通知。?
